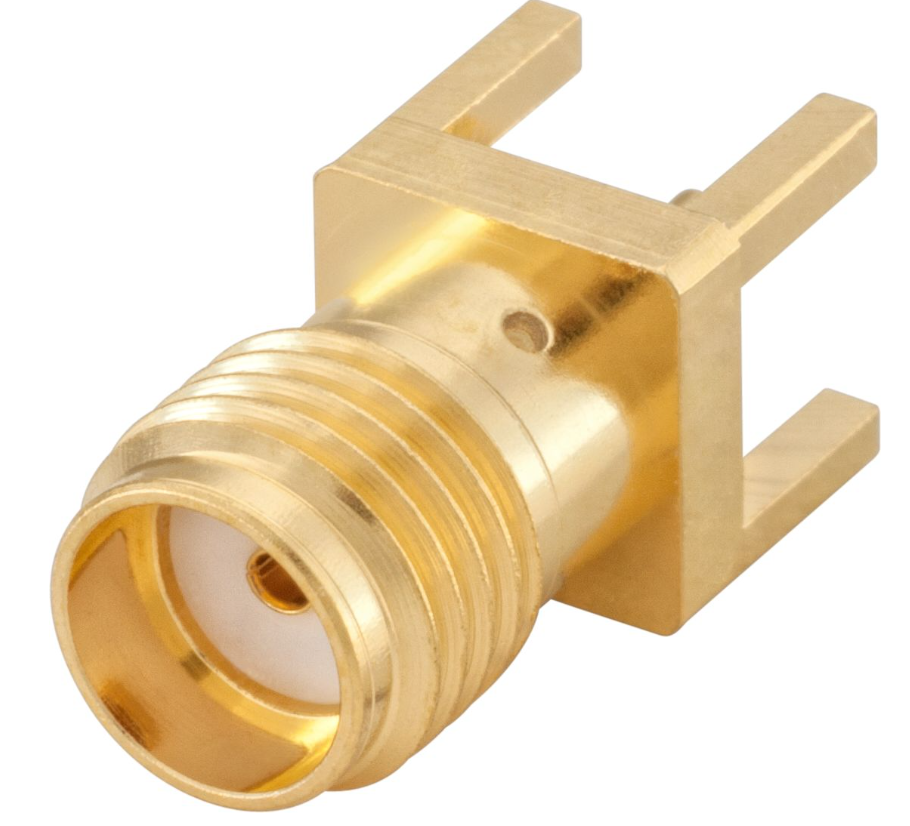

SMA界面

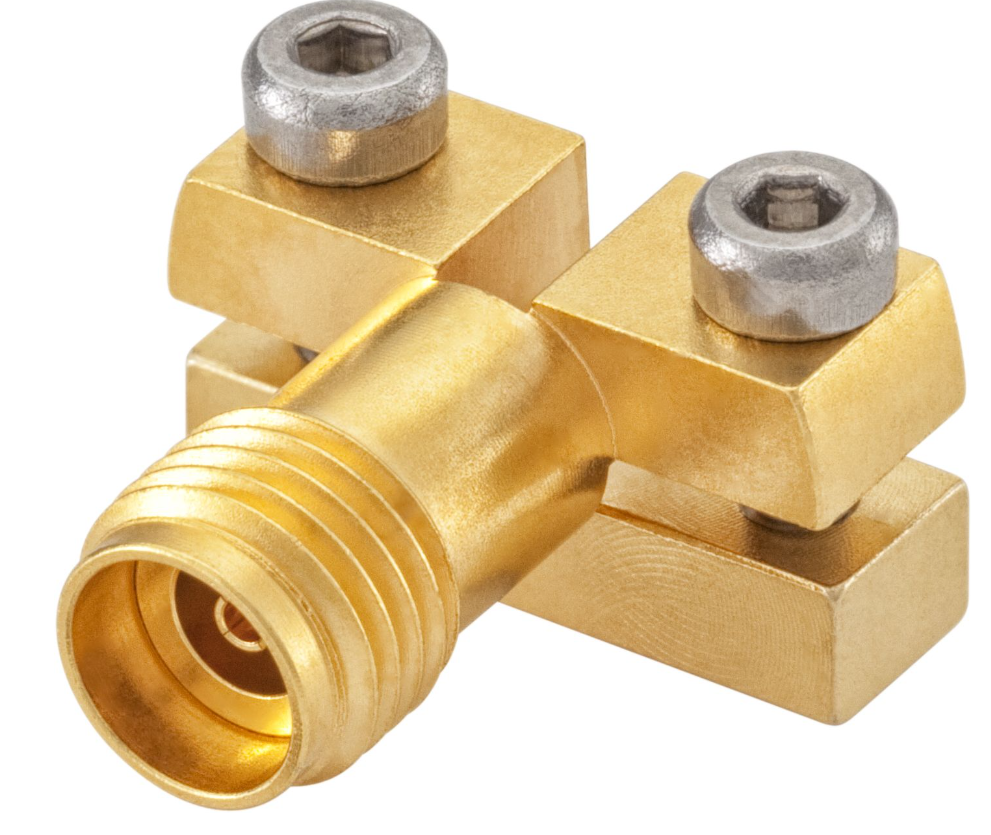

2.92mm界面

我們通常將 SMA 和 2.92mm（K 型）連接器視為配接連接器類型。但是，在配接 SMA 和 2.92mm 連接器類型時應謹慎的和需要注意很多地方。

要了解問題根本所在，我們得從標準談起，我們需要查看這些不同連接器的機械規格。這些規范可以在 MIL-STD-348B （美軍標射頻連接器界面標準）中找到，這是一份由[敏感詞][敏感詞]后勤局創建和維護的[敏感詞]規范文件，旨在“標準化射頻連接器接口”。

在 MIL-STD-348B 中：

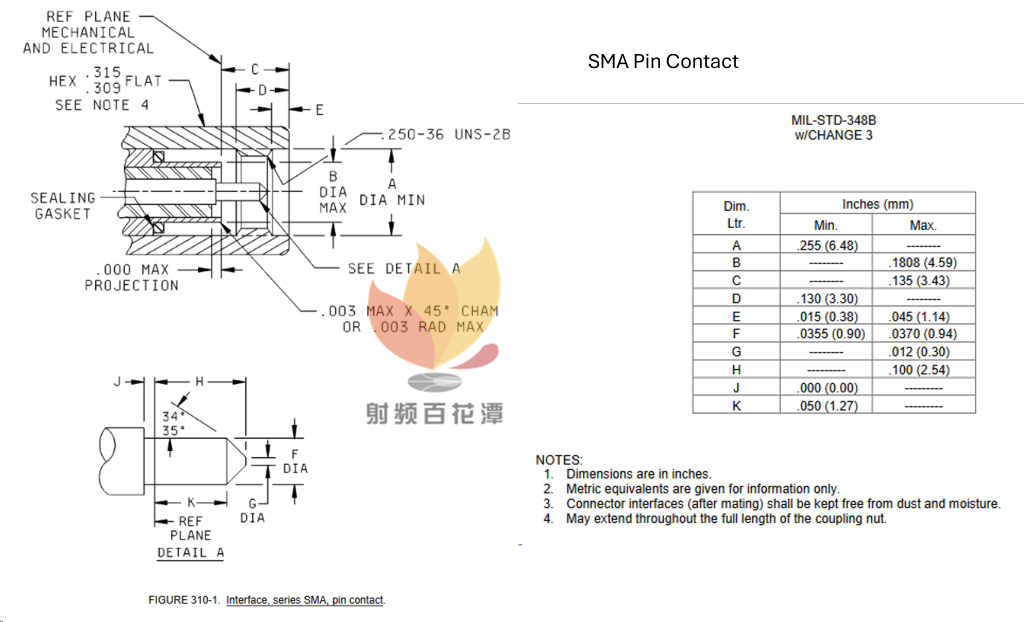

圖 310-1 包含定義 SMA 引腳觸點接口的圖紙和尺寸：

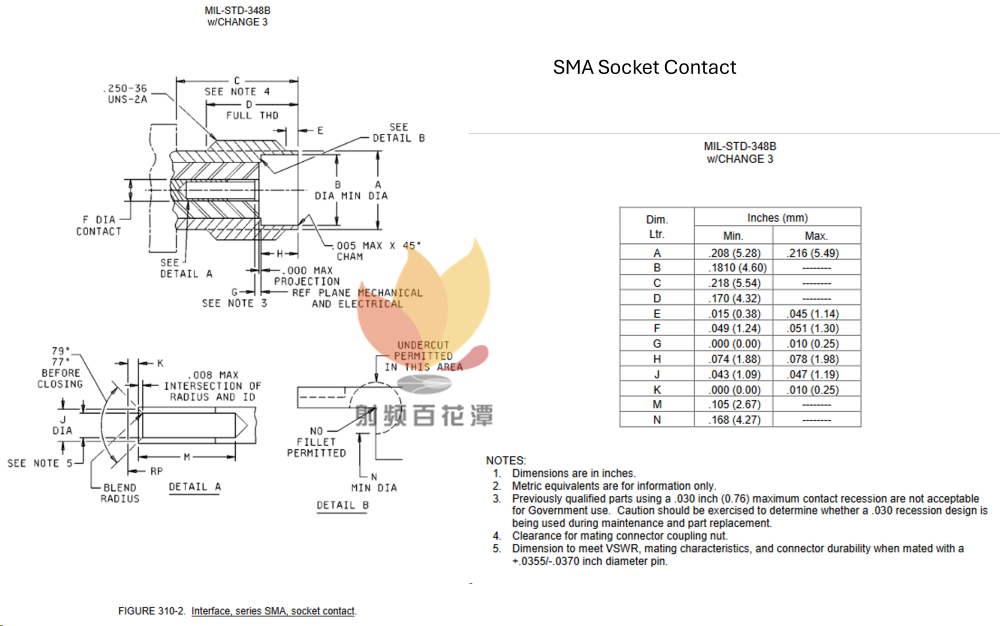

圖 310-2 包含定義 SMA 插座觸點接口的圖紙和尺寸：

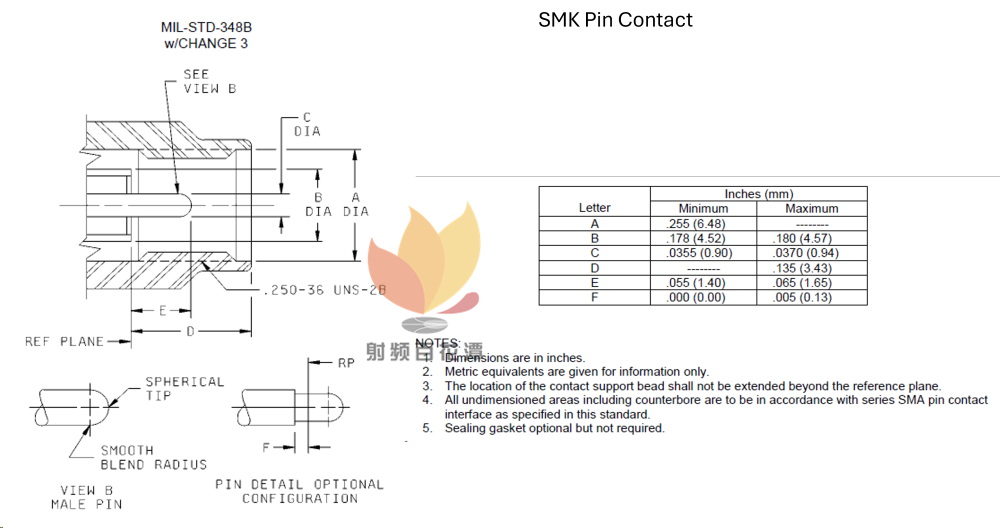

圖 323-1 包含定義 2.92mm （SMK）SMK pin 觸點接口的圖紙和尺寸：

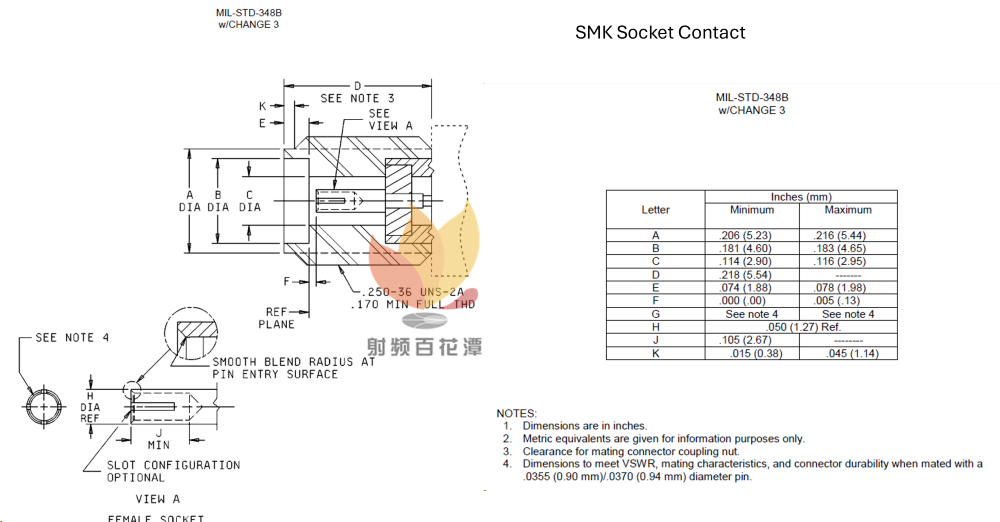

圖 323-2 包含定義2.92mm（ SMK ）針式觸點接口的圖紙和尺寸：

現在，讓我們看看 SMA 和 2.92mm 連接器類型之間的一些差異：

1） MIL-STD-348 允許 SMA 連接器引腳比 K 型略長。（參見 310-1 維度 H 與 323-1 維度 E）如果這些較長的針腳損壞或安裝不完全筆直，它們更容易損壞脆弱的 3.5 和 2.92 毫米針套。如果引腳側在連接時“意外”旋轉，則尤其如此。

2） SMA 連接器通常以較低的公差制造，因此您更有可能遇到處于 MIL-STD-348 公差邊緣的 SMA 部件。這可能會加劇上述引腳長度問題，并導致 2.92mm 連接器的插槽損壞。

SMA是比較粗糙的，2.92比較精密，長期使用對2.92接頭的損害是不言而喻的，這也會倒是測試測量精度的下降，尤其是一些低端的SMA頭10元以下的，公差大的不得了，結果可想而知。

3） 請注意，3.5 和 2.92mm 的插座周圍使用空氣電介質。SMA 連接器使用符合 MIL-PRF-39012 的固體 PTFE （Teflon） 電介質。同樣，與 SMA 的延長引腳長度相關，與具有實心 PTFE 電介質插件的 SMA 插座相比，將 SMA 引腳重復[敏感詞] 3.5 或 2.92mm 插座更有可能隨著時間的推移使插座變形。

盡管如此，我們大多數情況仍將 SMA 和 2.92mm 連接器視為配對連接器。2.92mm可以向下兼容SMA頻段。
