短波通信，其工作頻率介于3至30兆赫茲之間，主要依賴于天波進行傳播。這種傳播方式是通過電離層對短波的反射和散射作用，使得短波信號能夠發送并接收。短波通信因其機動性強、設備簡便、成本較低、重建容易、地形影響小以及強大的抗毀性而備受青睞。因此，短波通信曾在國際通信業務中占據重要地位，多年來在政府、外交、氣象、商業等多個部門得到廣泛應用，用于傳遞語音、文字、圖像、數據等各類信息。本文主要介紹短波天線對短波通信的影響。

常用的短波天線主要分三類：鞭狀天線，半環天線，三線天線。

在了解天線對通信的傳輸影響時，先來了解一下短波的傳輸。

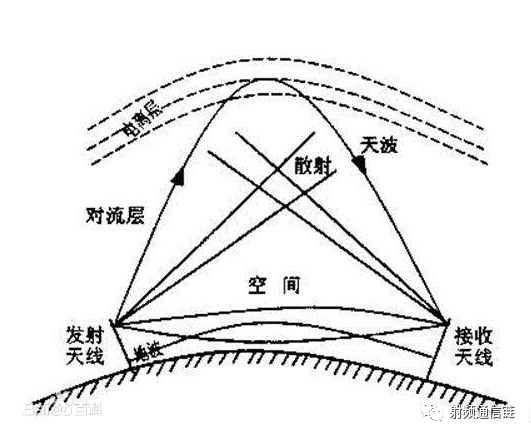

短波的傳輸主要分為兩種方式：天波和地波。

天波是短波的主要通信方式，短波信號發射后，經過電離層反射回地面，不受障礙物的影響。

地波就是沿地面?zhèn)鞑ァＬ觳ㄋp小，但不穩定，地波傳播穩定，但衰減很快。

內陸地區地面電導率低，對電波吸收很強，所以在我國北方，地波傳播不到20公里就衰耗殆盡了。而天波傳播，因?yàn)樘炀€(xiàn)有輻射角，因此經電離層反射回到地面時必然拉開一段距離。對于車載鞭天線和多數其他車載天線，從發射點到天波落地點的近距離約為80~120公里。在20~120公里這個區間內，地波和天波都覆蓋不到，就形成了盲區。

天線

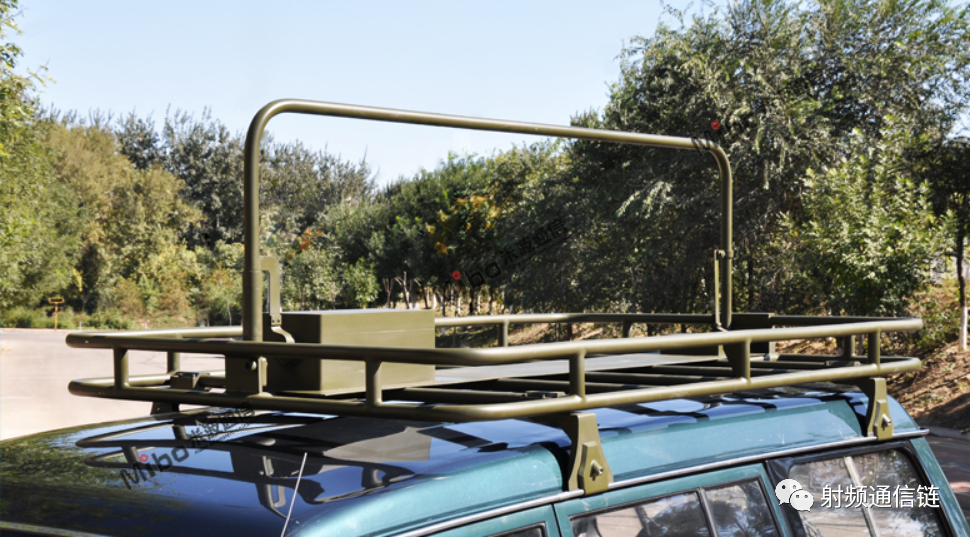

半環天線

半環天線是為了解決短波的通信盲區，依靠半環結構和調諧，可以產生高仰角輻射，這種天線的特殊結構使其形成“噴泉狀”對天輻射，輻射區集中在90°～40°高仰角至中仰角方向，因此經電離層反射回到地面后完全覆蓋了半徑500公里之內的區域，盲區當然就不存在了。

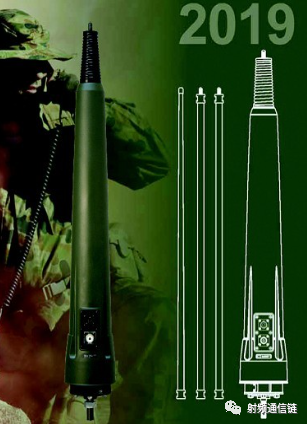

鞭狀天線，也稱垂直天線。

主要用來地波傳輸，一般我們所說的天調在在鞭狀天線和半環天線。

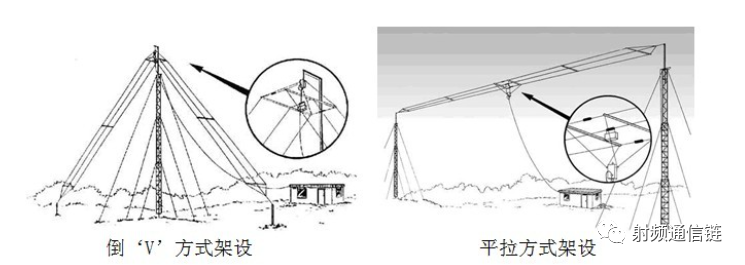

三線天線

三線天線采用組抗非整比變換和振子線末端加載技術，使天線頻段擴寬，根據架設方式可以全向通信，免調諧，效率高等特點。主要用來傳輸天波。
