一、產品名稱

FPC連接器>0.5間距-H1.2拉拔臥式下接-20P>KH-CL0.5-H1.2-20PIN-SMT

二、產品概述

KH-CL0.5-H1.2-20PIN-SMT是一款專為柔性印刷電路板（FPC）設計的連接器，采用0.5mm的精細間距，以臥式下接方式安裝，特別適用于空間受限的電子設備中。該連接器具有20個引腳，采用表面貼裝技術（SMT），確保了在自動化生產線上的高效組裝和可靠性。

三、主要特性

精細間距：0.5mm的引腳間距，滿足高密度布局需求。

臥式下接：設計便于在有限空間內安裝，提高電路板布局靈活性。

20個引腳：提供足夠的信號和電源通道，滿足多種連接需求。

SMT封裝：支持自動化生產，提高生產效率和質量穩定性。

四、產品優勢

高可靠性：經過嚴格測試，確保連接穩定，降低故障率。

易于安裝：臥式設計簡化安裝過程，減少組裝難度。

空間優化：緊湊的結構設計，最大化利用電路板空間。

成本效益：批量生產的規模效應，提供具有競爭力的價格。

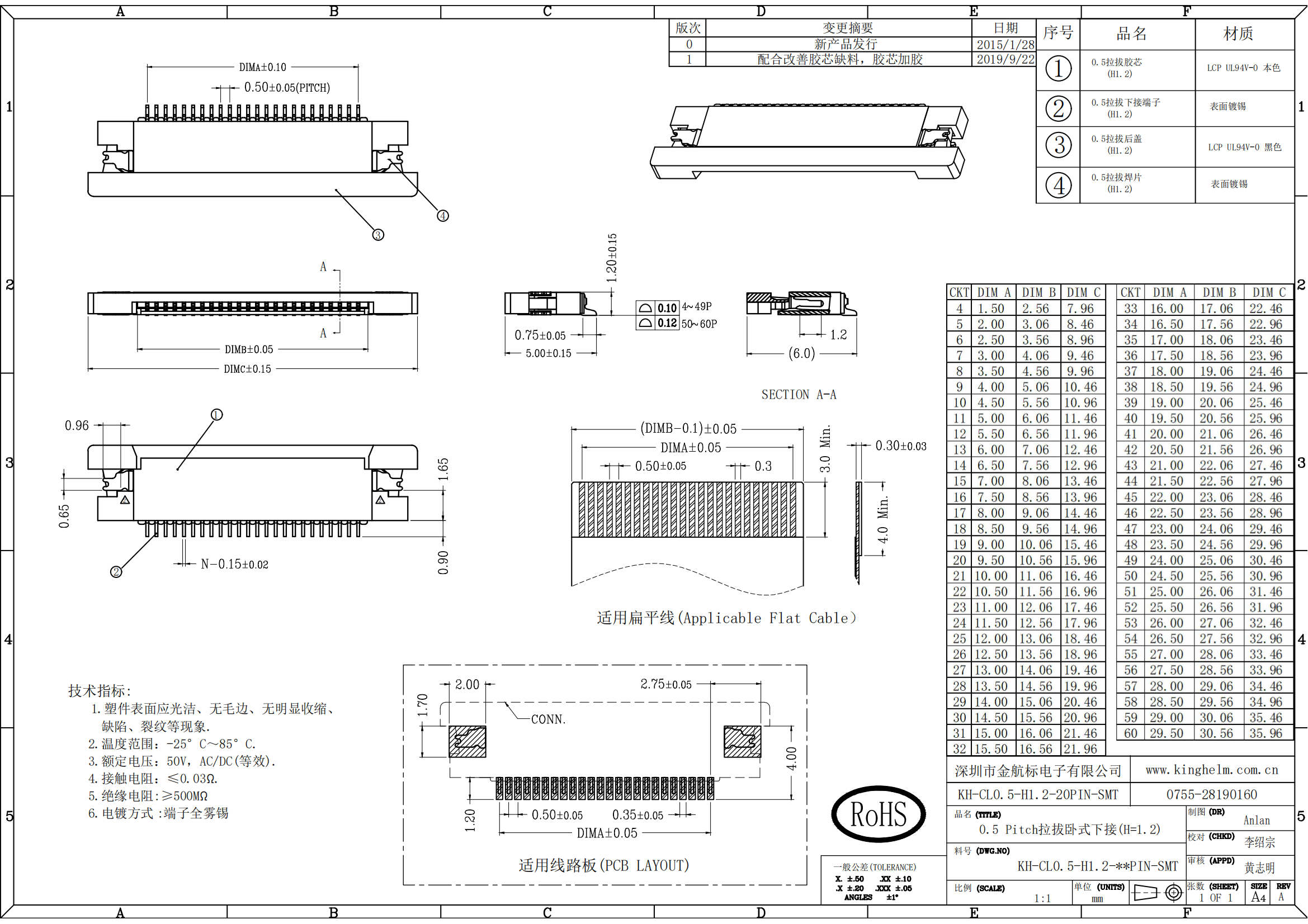

五、性能參數

六、應用領域

KH-CL0.5-H1.2-20PIN-SMT連接器廣泛應用于智能手機、平板電腦、可穿戴設備、數碼相機等消費電子領域，以及汽車電子、醫療設備、工業自動化等需要高可靠性和緊湊設計的行業。

七、注意事項

在安裝前，請確保連接器與電路板完全對齊，避免引腳彎曲或損壞。

使用合適的焊接工具和溫度曲線，以保證焊接質量。

避免在超出溫度范圍的環境中使用，以防性能下降或損壞。

存儲時，請保持連接器干燥，避免受潮和腐蝕。

八、產品總結

KH-CL0.5-H1.2-20PIN-SMT連接器以其精細的間距設計、臥式下接方式、高效的SMT封裝以及卓越的性能參數，成為高密度電子設備連接的理想選擇。它不僅提供了可靠的電氣連接，還優化了電路板空間利用，降低了組裝難度，是消費電子、汽車電子等多個領域不可或缺的組件。通過嚴格的質量控制和性能測試，確保每一款連接器都能滿足客戶的期望和需求。
