一、產品名稱

FPC連接器>0.5間距-H1.2拉拔臥式上接-4P>KH-CL0.5-H1.2-4PS-SMT

二、產品概述

KH-CL0.5-H1.2-4PS-SMT是一款專為柔性電路板（FPC）設計的連接器，采用0.5mm精密間距，結合了H1.2高度的拉拔臥式上接結構，專為4個引腳（PIN）的SMT（表面貼裝技術）安裝而設計。這款連接器以其小巧的體積、卓越的電氣性能和穩定的連接特性，成為眾多電子設備內部連接的理想選擇。

三、主要特性

0.5mm精密間距：專為高密度PCB布局設計，有效節省空間。

H1.2拉拔臥式上接：獨特的上接設計，便于與FPC的連接，同時確保穩固的電氣連接。

4PIN配置：滿足簡單電路和信號傳輸?shù)幕拘枨蟆?/span>

SMT安裝：支持自動化生產流程，提高生產效率和質量。

四、產品優勢

高性能：接觸電阻低至≤0.03?，絕緣電阻高達≥500M?，確保信號傳輸?shù)那逦头€(wěn)定。

寬溫操作：可在-25°C至85°C的溫度范圍內穩定工作，適應多種環境條件。

小巧輕便：緊湊的設計使其易于集成到各種電子設備中，節省空間。

可靠耐用：經過嚴格測試，確保長期使用的可靠性和穩定性。

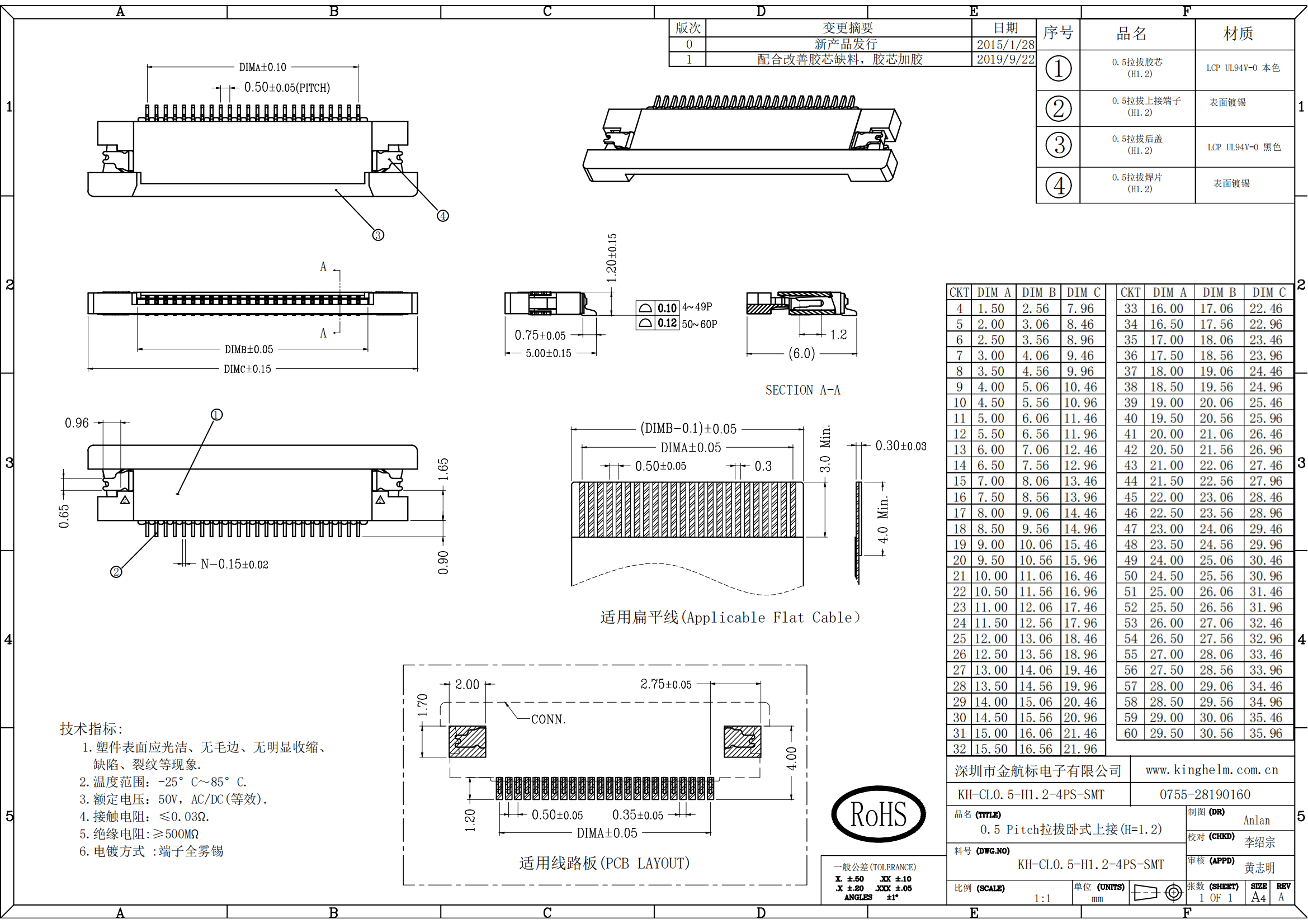

五、性能參數

六、應用領域

移動通信：智能手機、平板電腦等設備的內部信號傳輸和電源連接。

可穿戴設備：智能手表、健康監測器等小型電子設備的連接。

智能家居：智能家電、安防監控等設備的簡單信號連接和控制。

便攜式設備：MP3播放器、藍牙耳機等便攜式電子產品的內部連接。

工業自動化：小型傳感器、控制器等自動化設備的信號傳輸。

七、注意事項

安裝前檢查：請確保連接器引腳無彎曲、無損傷，并清理PCB表面的灰塵和雜質。

正確安裝：按照產品手冊的指引進行安裝，避免使用過大的力量導致引腳彎曲或損壞。

溫度控制：請?jiān)谝?guī)定的工作溫度范圍內使用，避免連接器因高溫或低溫而失效。

存儲環境：請存放在干燥、陰涼的環境中，避免連接器受潮或氧化。

八、產品總結

KH-CL0.5-H1.2-4PS-SMT FPC連接器以其小巧的體積、卓越的電氣性能和廣泛的應用領域，成為電子設備內部連接解決方案的優選。無論是在移動通信、可穿戴設備、智能家居還是便攜式設備和工業自動化領域，這款連接器都能提供穩定可靠的信號傳輸，滿足各種簡單電路和信號傳輸?shù)男枨蟆Ｍㄟ^(guò)嚴格的品質控制和測試，KH-CL0.5-H1.2-4PS-SMT確保了長期使用的可靠性和穩定性，為用戶提供了卓越的連接體驗和性能保障。
