Wi-Fi 6和Wi-Fi 6E的概念現在正火，各種產品陸續上市，這里的 802.11be 是什么？
其實，802.11be也叫EHT(Extremely High Throughput)，是繼Wi-Fi 6(802.11ax)之后提出的新的WLAN標準，也是坊間傳聞甚廣的Wi-Fi 7。其實，Wi-Fi聯盟到目前還沒有把802.11be標準定義成Wi-Fi 7，只是大家預測，按照目前的命名規則，802.11be很有可能會被命名為“Wi-Fi 7”。因此 “Wi-Fi 7”的說法越來越“流行”了。
這不重要，重要的是是德科技[敏感詞]推出了針對Wi-Fi 6和802.11be的多通道測試方案S8780A！關于此方案的細節我們稍后討論一些，如果你現在就想一睹為快的話，請點擊下方按鈕注冊下載我們的產品及技術文檔。
▲ S8780A多通道無線設備測試儀

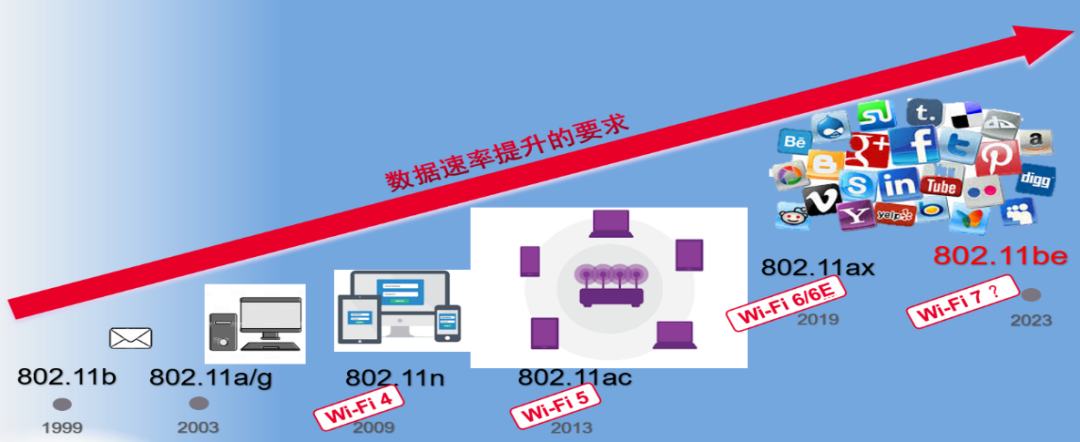

應該說Wi-Fi技術是20多年來短距離數據通信最成功的應用技術，手機、電腦及大量的智能家居產品已經把Wi-Fi作為缺省的功能，一些工業物聯網產品有很多也采用了Wi-Fi技術。Wi-Fi的標準一直不停的向前演進和迭代，每4-5年就有新的標準發布，如下圖。從Wi-Fi 5到Wi-Fi 6的時間長一些，大約5年時間。
另外，從上圖也可以看出，技術標準迭代主要是通過帶寬拓展、信道編碼效率提升、MIMO技術、數據鏈路層改進等機制來提升Wi-Fi數據傳輸?shù)耐掏铝亢托阅埽瑥淖畛醯? Mb/s到目前802.11ax（Wi-Fi 6）的9.6 Gb/s峰值速率。
除了Wi-Fi設備性能提升以外，[敏感詞]的Wi-Fi技術標準的演進開始關注Wi-Fi在場景應用中的用戶體驗。如Wi-Fi 6支持OFDMA技術，可以改善密集用戶接入產生的延時問題，減少由于信道競爭機制導致的網絡擁塞。
性能的提升沒有最好，只有更好。隨著VR/AR、高清視頻以及其他對速率和延時有較高要求的工業物聯網的應用發展，IEEE組織已經著手在Wi-Fi 6的OFDMA多址接入機制及其他相關技術的基礎上繼續挖掘提升性能的手段，在頻率、帶寬、頻帶或信道聚合等物理層上深入研究可以挖掘性能拓展的能力，這就是IEEE 802.11be標準。
|
關鍵技術 |
802.11be |
802.11ax (Wi-Fi 6) |
|
頻段 |
2.4 GHz，5.8 GHz， 6 GHz(必選) |
2.4 GHz，5.8 GHz，6 GHz |
|
帶寬 |
20M，40M， 80M，160M， 240M，320M |
20M，40M， 80M，160M |
|
調制方式 |
4096QAM |
1024QAM |
|
MU-MIMO |
16流(上下行MU-MIMO) |
8流(上下行MU-MIMO) |
|
頻段/信道 聚合技術 |
多種方式：1. 不同頻段信道聚合；2. 不同/相同頻段或信道全雙工收發；3. 數據和控制信息信道聚合 |
不支持 |
|
多AP接入 |
OFDMA協作/空口協作/分布式 |
不支持 |
|
鏈路適配 和重傳 |
HARQ混合自動重傳請求 |
ARQ自動重傳請求 |
▲ 802.11be 與 802.11ax 關鍵技術的比較
802.11be最大數據速率為30 Gb/s，比802.11ax的速率還要高4倍，頻率范圍從1 GHz到7.250 GHz，包括2.4 GHz、5 GHz及新的6 GHz未授權頻段，并支持320M的帶寬和16個流的MIMO技術，同時采用了4096QAM高階調制方式，這些都為802.11be設備的RF測試帶來了巨大的挑戰，同時對儀器也提出了更高的性能要求。
針對Wi-Fi 6以及802.11be的射頻測試需求設計，是德科技[敏感詞]推出的S8780A多收發信機測試方案，可以解決上面提到的測試方面的挑戰。它具有如下（不限于）特性：
信號源部分支持6G頻段，[敏感詞]到7.3GHz，覆蓋了Wi-Fi的6G頻段；
4個收發信機，每個收發信機支持8個全雙工端口，支持多流的MIMO測試；
可升級至支持800M的信號帶寬；
與是德科技PathWave測試分析軟件一起，支持4096QAM信號的產生和分析。
▲ 802.11be多用戶信號的產生與分析
S8780A支持各種不同的射頻測試，如生產過程中的多用戶終端的并行測試、多個路由器的并行測試、MIMO模式的射頻性能驗證等，[敏感詞]舉一個稍復雜的信號阻塞測試的例子，這個測試的配置如下圖所示：
路由器有四根天線，兩根天線支持2.4G頻段，另外兩根支持5/6G頻段。四個天線端口連接到3個收發信機上，前兩個收發信機用來支持路由器的2x2 MIMO信號生成或分析，第三個通道用來生產2.4G和5G/6G的阻塞或干擾信號，可以是WLAN信號，也可以是其它5G NR，LTE或藍牙信號等。
干擾信號的電平和頻率可以根據測試標準進行設定。在測試過程中，不需要重新進行射頻連接。這樣的配置，省去了另外一個外部干擾信號源，既簡化了測試，又節省了成本。
對于2.4 GHz頻段和5 GHz頻段，阻塞信號可能是不一樣的，這只需要切換波形文件就可以了，非常簡單。除了Wi-Fi的測試功能外，S8780A還支持5G NR ，藍牙，Zigbee 等各種無線測試標準。
到現在你可能對S8780A強大的測試功能有了一個大概的了解，[敏感詞]有一個問題考考你，問題如下：
S8780A 有4個收發信機，每個收發信機有8個全雙工端口。現在又進行Wi-Fi 6E 的終端生產測試，此終端支持2x2 MIMO功能（注意，在生產測試中，并不進行MIMO測試），那這臺S8780A最多可以同時連接多少臺Wi-Fi 6E的終端進行校準？
你可以點擊下方按鈕下載有關S8780A技術文檔來協助你解答這道題，在下方給我們留言告訴我們答案，我們會挑選幸運讀者送出32G U盤一個。
