高速連接器設計剖析:深度解讀連接器大廠高速互連方案

發布時間:2024-11-29作者來源:金航標瀏覽:935


設計師在開展產品設計工作時,往往傾向于優先選用標準連接器。畢竟,大部分情況下,標準的、市面上現成的產品足以滿足需求。然而,不可忽視的是,某些特定場景下,標準產品在面對系統設計要求時會顯得力不從心。一旦出現這種狀況,為了確保產品能夠精準契合系統設計的各項要求,設計師們便不得不考慮采用自定義或客制化的連接器方案。


非標準連接器的使用比大多數設計師想象的更普遍。例如,Samtec大約25%的銷售業績來自非標準產品。現有產品的輕微修改就能產生一個全新連接器。包括高速板對板連接器、高速電纜組件、背板連接器、有源光纜組件,以及射頻連接器和電纜組件等。


高速互連解決方案應用,如數據中心、超級計算機、自動化測試設備和醫療成像等,經常使用高速電纜組件傳輸大量數據。


盡管有各種標準高速電纜組件,但許多客戶在使用標準產品進行修改。


圖片

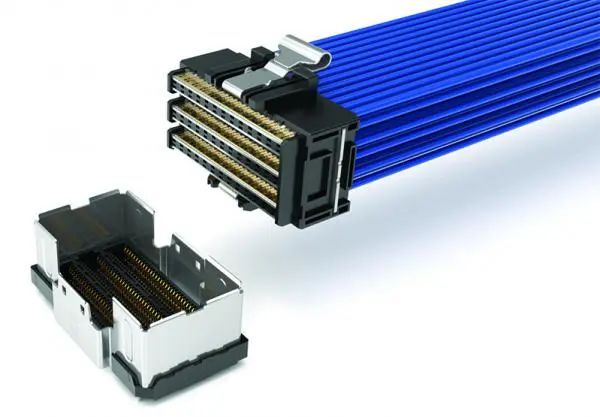

Samtec的AcceleRate? HP高密度電纜系統


另一個流行的修改是混合和匹配組件的連接器。例如,F(xiàn)lyover? QSFP-DD板對板連接器,可以終止到靠近芯片放置的高密度連接器。設計人員可以使用前板、中板和后板互連系統的各種連接器類型。


高速系統需要新一代高性能連接器。然而,許多設計都是為了更“直接”的應用,如工業自動化、機器人技術、嵌入式產品、視覺和安全系統。這些應用經常使用更基本、傳統的互連,如方形插針的排針和排母。這些產品相對簡單,修改更為快捷,成本較低。


圖片

排針和排母更改快捷簡單


流行的修改包括增加腳位數量、布置,以及腳位間距等,滿足安全和監管標準。大多數使用板對板連接器都盡量達到UL和CE 61800-5-1規格,滿足材料等級、工作電壓,以及爬電和間隙距離等。


另一個流行的修改是優化配合方式和腳位性能。如將電源和信號引腳結合到一個連接器中,節省了PCB上的空間,并提高了配套連接器組的公差。


大多數板對板連接器都有良好的信號傳輸設計,滿足SI(信號完整性)性能。這需要減少輻射噪聲或?qū)υ肼暤拿舾行?/span>。如果需要額外的屏蔽性能,連接器可以在外部進行金屬屏蔽,金屬屏蔽環繞整個配對連接器系統,最大限度地減少EMI和EMC的影響


電鍍是另一種常見的更改方式,包括金,銀,和鈀鎳等等。大多數設計師的目標是實現更高的使用壽命,防止惡劣環境中沖擊和振動,以及更高工作溫度等的影響。


射頻連接器和電纜組件也經常被修改。設計師經常要求成組設計射頻連接器,如MagnumRF?或Bullseye? 測試系統,具有特定的位置數、間距,和自定義布局。這可以在有限的PCB空間中安裝射頻連接器,連接器被放置在更接近芯片的地方。


圖片

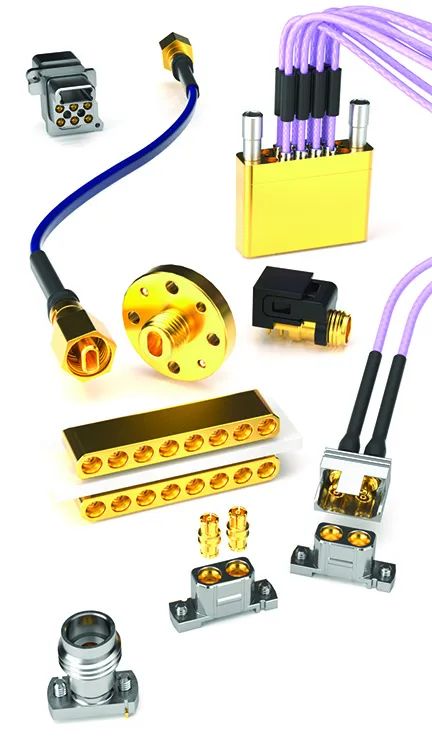

▲Samtec射頻連接器和電纜組件


上述所提及的各類示例均屬于對現行連接器的改良調整范疇。部分系統因自身獨特需求,亟待全新設計開發的連接器來予以適配,其涵蓋定制化的 PIN 針與沖壓部件、特制的塑料絕緣體及外殼、專屬的射頻模式以及特殊封裝形式等多元要素。唯有與連接器供應商展開緊密無間的協作,精心構建出契合需求的理想互連方案,方可達成系統性能的最優化呈現,使其在實際運行過程中發揮出卓越效能。
