天線定向性（directivity）

假設理想的無定向性天線，在遠場區的3D球面空間各方向的輻射功率都相等，則定義球面等輻射功率的方向圖的定向性（Directivity）為0dBi。——各方向的平均輻射功率都相等，假設是0dB。如下圖（圖片來自網上）所示，其方向圖為球形：

只是真實的物理世界，不存在這種理想的各向同性（無定向性）天線。

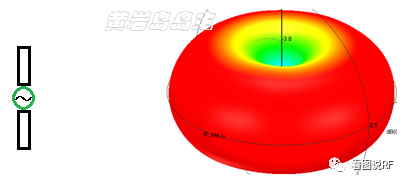

例如簡單的偶極子天線，如下圖左所示：

兩極方向沒有輻射功率，相當于-∞dB。根據能量守恒，那么赤道方向360度的輻射功率都得凸出來，凸出來的那部分最大輻射功率比球面平均輻射功率0dB要高出2.15dB，如下圖右所示。

所以偶極子天線的定向性為2.15dBi，有時為了簡單起見，寫成2.2dBi。

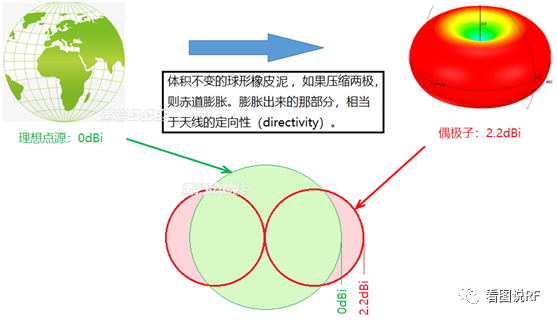

這就等效于一個體積不變的球形橡皮泥，如果壓縮兩極，則赤道膨脹。膨脹出來的那部分，相當于天線的定向性（Directivity）。用下圖表示這個過程：

天線的定向性（Directivity）定義：輻射功率在3D球面空間分布上的峰均比：

天線的定向性，是定義天線輻射功率的空間集中度指標。

天線增益（Gain）

問題在于，實際的偶極子天線存在輻射效率。

首先：偶極子天線由兩個懸空對稱的λ/4金屬諧振臂構成，一般來說，諧振時才能輻射出功率，而諧振電流很大，產生導體損耗，屬于狹義的影響輻射效率的因素。

其次：通常用放大器當做激勵源，放大器與天線之間需要傳輸線連接和平衡-非平衡轉換的Balun，這同樣也會產生各種傳輸損耗和阻抗失配的回波損耗。

把這些損耗（Loss）都可以歸類到廣義的影響輻射效率的因素。

天線增益（Gain）的定義：

G = D – Loss

有些情況下這些損耗（Loss）都較小，于是：G≈D，所以經常將天線定向性（Directivity）和天線增益（Gain）混為一談。

陣列天線定向性

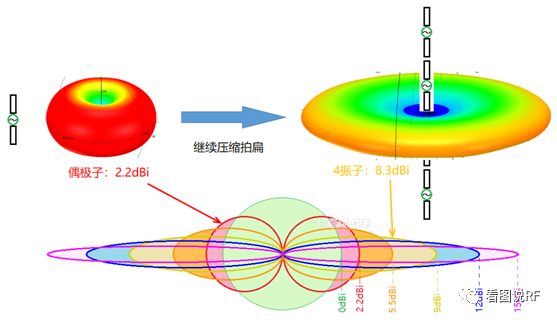

偶極子天線定向性仍然較小，可采用多個相同的偶極子同方向等間距排成一條直線，構成直線陣列天線，各偶極子等幅度等相位的信號激勵，其3D方向圖會進一步壓扁，增益會更高：

由4個偶極子構成的直線陣列天線，其增益有可能達到8.3dBi左右。

偶極子數量越多，增益越高。——但不一定呈正比關系，以后會講到。

提高天線定向性的措施

提高天線定向性的措施，一般有三種：

陣列天線，例如汽車防撞雷達毫米波天線（圖片來自于電巢射頻仿真課程）；

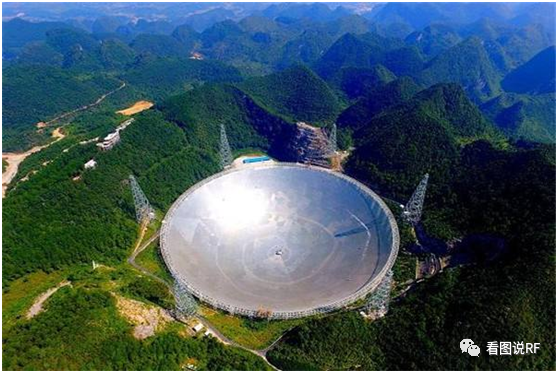

拋物面天線，例如貴州天眼（圖片來自網上）；

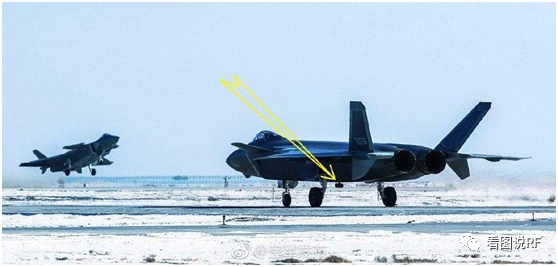

透鏡天線，例如殲20的肚子[敏感詞]的天線（圖片來自網上）；

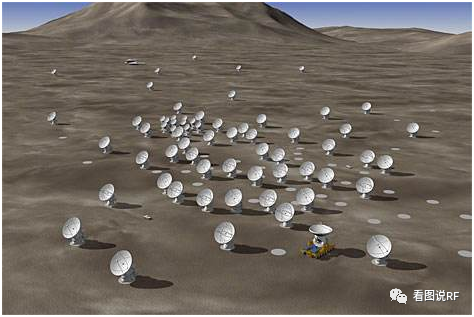

以上三種措施也可組合起來，以進一步提高增益，例如用拋物面天線構成的甚大陣列天線（圖片來自網上）：

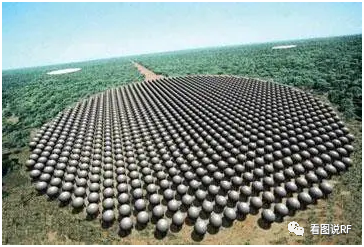

還有用透鏡天線構成的甚大陣列天線（圖片來自網上）：

總結

天線定向性（Directivity）是指輻射功率在3D球面空間分布上的峰均比；

天線增益（Gain）在數字上等于天線定向性（Directivity）減去各種損耗（Loss）；

提高天線定向性（Directivity）一般有三種措施：陣列天線、拋物面天線、透鏡天線，及以上三種的組合。
