看標識識別網線 CAT5e/CAT6e STP/UTP AWG/BWG/SWG/IEC 又都是啥意思？

發布時間：2023-04-04作者來源：金航標瀏覽：2751

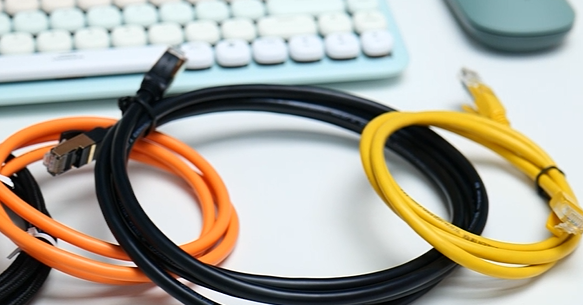

構建互聯網，網線是必不可少的。不管是網絡中心、辦公大樓，或是家庭布線等等，都有它的身影。

但在不了解網線類型的情況下，常常會有買錯網線的情況發生。

目前大家能接觸到的網線有三種：雙絞線、同軸網線、光纖。

這些信息都會在網線上標識出來，這就跟衣服上的標簽一樣，用最直觀的方式傳達給用戶。

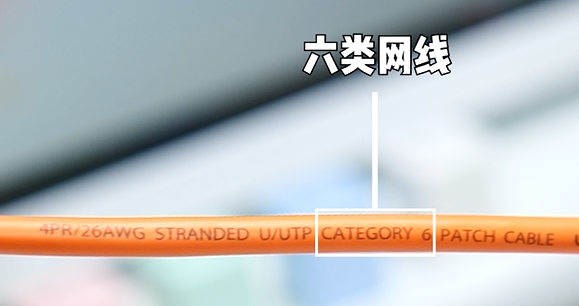

如下圖所示，不同的字母代表不同的標準。

那么今天特別講講，如何辨別網線的質量及其類別，方便大家作出更合適的選擇。

1. 網線種類

公認的網線有九類，不同種類的線代表著不同的傳輸頻率和速率，這也是決定網絡速度的關鍵。

一類線： [敏感詞]頻率帶寬是 750kHZ，只適用最早的電話線纜，只有兩根芯線，主要是用來傳輸語音。

二類線： [敏感詞]傳輸頻率 1MHz，[敏感詞]傳輸速率是4Mbps（兆位每秒），可以用于語音和數據傳輸。

三類線： 最大傳輸頻率為 16MHz，[敏感詞]傳輸速率是 10Mbps，只能用在 10M 網絡中。

四類線： 最大傳輸頻率為 20MHz，[敏感詞]傳輸速率 16Mbps，最大網段長為 100m。

五類線： 增加了繞線密度和絕緣材料，最大傳輸頻率為 100MHz，[敏感詞]傳輸速率可達到 100Mbps，主要用于百兆網絡和十兆網絡，目前已被超五類線替代了。

超五類線： 在五類線上讓其減少干擾和衰減，[敏感詞]傳輸速率達到了 1000Mbps，常用于百兆和千兆網絡中。

六類線： 一般指非屏蔽網線，六類線在傳輸速率上遠超五類線，它[敏感詞]可以達到 1Gbps，一般用在千兆網絡中。

超六類線： 超六類網線也叫 6A，在六類線的基礎上又做了很大的提升和改善。

七類線： 七類線是[敏感詞]的雙絞線，基本都是屏蔽雙絞線，[敏感詞]頻率可達 500MHz，[敏感詞]傳輸速率可達 10Gbps，主要用于萬兆網絡的應用。

以上七類線中，一類線到五類線都已經被淘汰，超五線、六類線、超六類線則是現在常用到的。

那如何在網線上確認呢？找到“CAT”后面的數字就知道了。

五類線的標識是“CAT5”，超五類線是“CAT5e”，六類線是“CAT6”，超六類線是“CAT6e”，部分網線會采用全稱“CATEGORY”（類別）。

2. 屏蔽/非屏蔽

在介紹網線種類的時候，一再提到了“屏蔽”和“非屏蔽”兩個詞。

雙絞線網線又分為屏蔽雙絞線（STP）和非屏蔽雙絞線（UTP）兩種。

現在已知屏蔽雙絞線和非屏蔽雙絞線所對應的字母分別是 STP 和 UTP，只需要在網線上找到就可以了。

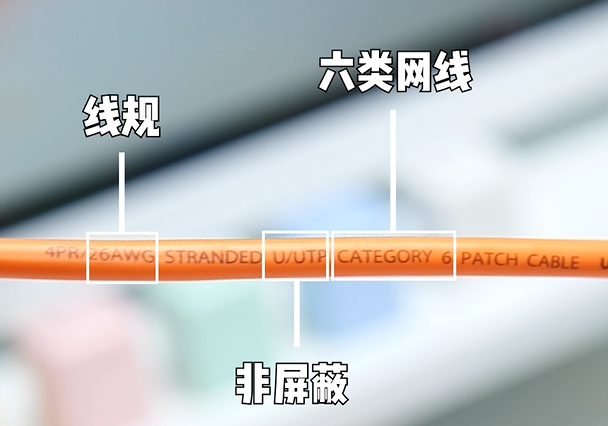

如下圖所示：U/UTP，所代表的就是非屏蔽雙絞線。

屏蔽雙絞線（STP），不僅需要接地線和更多的維護，而且價格相對昂貴。

而非屏蔽雙絞線（UTP），則不需要接地線，也不需要更多的維護，價格也相對便宜，更具有成本效益。

3. 常見線規

常見的線規標準有[敏感詞]線規（AWG）、伯明翰線規（BWG）、英國標準線規（SWG）以及國際標準（IEC）。

“線規”所代表的是線材內銅線直徑的粗細，在網線上找到“AWG”，前面的數字表示導線形成最后直徑前所經過的孔的數量。

數字越大，導線經過的孔就越多，直徑也就越小；換言之，數值小，導線粗。

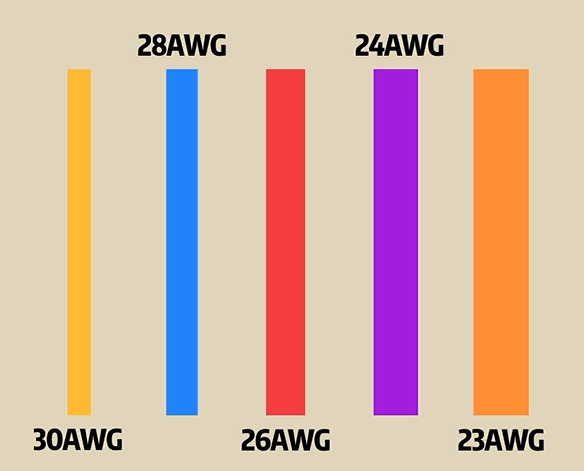

以下圖所示，“26AWG”的線就比“30AWG”的粗，但比“23AWG”的線細。

相信現在，大家已經對網線的“種類、屏蔽/非屏蔽、線規”有了一定的了解，同時也知道如何在產品上進行分辨。

最后是大家容易忽略的一個點，在購買網線時要注意查看標識資質，查看網線上的標識字樣是否清晰可見，從而選擇可靠的產品。
